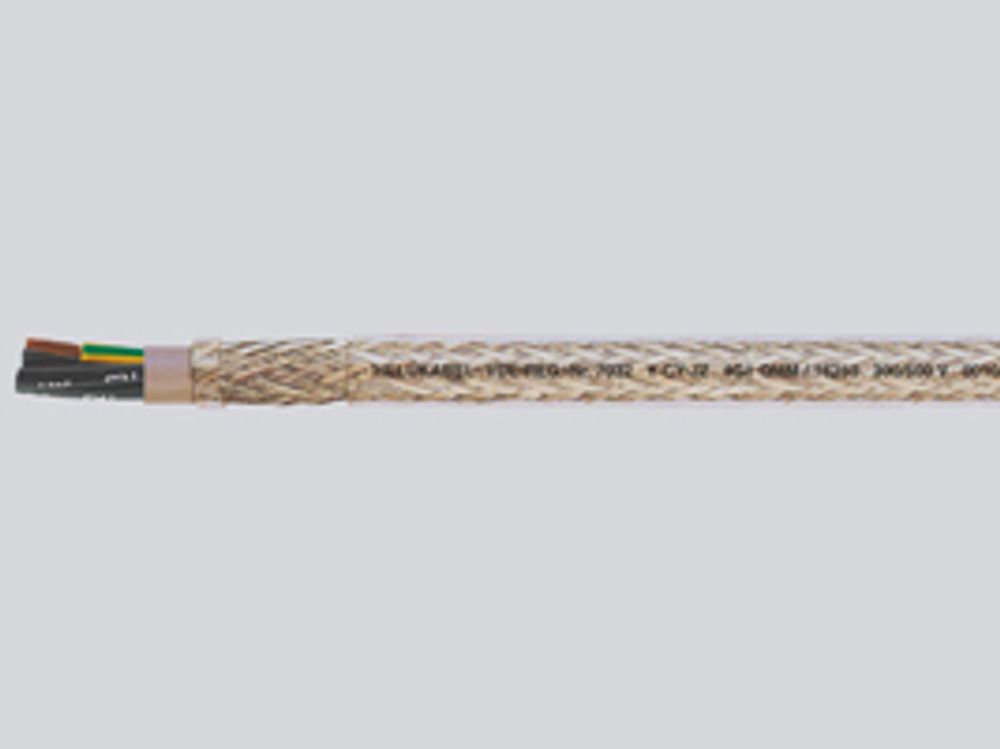

Y-CY-JZ
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя PVC-оболочка, серая
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85 %
- Внешняя оболочка – специальный PVC-материал, прозрачный
- С разметкой метража
-
В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
-
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
Y-CY-JZИспользуются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, подъемно-транспортном оборудовании и производственных линиях, вычислительной технике, а в качестве сигнальных кабелей – в электронике.
Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов.
Применяемая внутренняя PVC-оболочка позволяет повысить устойчивость к механическим нагрузкам. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
Через прозрачную PVC-оболочку видна оплетка из луженой меди.
Кабель Y-CY-JZ со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Температурный диапазон
подвижно от -15°C до +80°C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя мин. 8000 В
Сопротивление изоляции
мин. 20 МОм x км
Рабочая емкость в зависимости от сечения проводника
разные показатели для значений от 0,5 до 2,5 мм²:
жила/жила пр. 150 нФ/км
жила/экран пр. 270 нФ/км
Сопротивление связи
макс. 250 Ом/км
Минимальный радиус изгиба
подвижно 10x Ø кабеля
стационарно 5x Ø кабеля
Стойкость к радиации
до 80x106 сДж/кг (до 80 Мрад)
