Описание
- Кабель шины для PROFIBUS-DP, -FMS и FIP. Безгалогенный, улучшенная характеристика пламезамедления Температурный диапазон от -40 до +80 °C
Преимущества
- За счет двойного экранирования прокладка возможна на участках с электромагнитной нагрузкой
- Кабели могут применяться как для PROFIBUS-DP, PROFIBUS-FMS, также и для FIP
- Для применения там, где востребованы кабели безгалогеновые, с повышенной огнестойкостью и наружной оболочкой из материалов со свойствами полиуретана
Характеристики
- Без галогенов
- Не поддерживают горение в соответствии с IEC 60332-1-2
- Маслостойкие
- Скорости передачи ограничиваются по спецификациям PNO следующими макс. длинами кабельной линии, Bus-сегмента:
(тип кабеля A, PROFIBUS-DP):
93,75 Кбит/с = 1200 м
187,5 Кбит/с = 1000 м
500 Кбит/с = 400 м
1,5 Mбит/с = 200 м
12,0 Mбит/с = 100 м

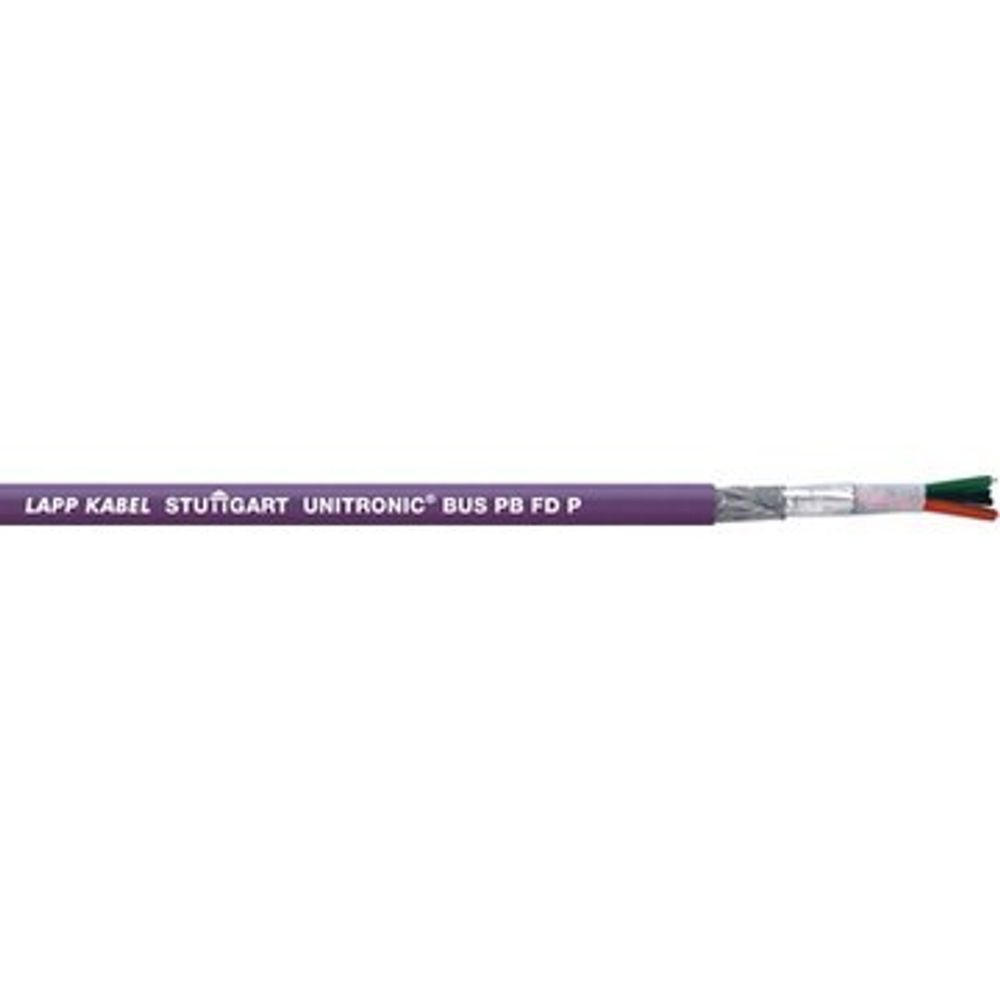

Конструкция
- Гибкие медные жилы
- Изоляция жил: Вспененный полиэтилен (O2YS)
- Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
- Оболочка: Полиуретан, цвет: фиолетовый (RAL 4001)
Применение
- PROFIBUS DP (в соотв. с DIN 19245 и EN 50170, напр. для SIEMENS SIMATIC® NET, также подходит для FIP - Factory Instrumentation Protocol).
- Для сверхгибкого применения (буксируемые кабельные цепи, подвижные детали машин)
- Подходят для применения с торсионными нагрузками, типичными для ветросиловых установок
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000830
- ETIM 5.0 Class-Description: кабели связи
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000830
- Описание класса ETIM 6.0: Кабель для передачи данных
Рабочая емкость
- (800 Гц): макс. 30 нФ/км
Рабочее пиковое напряжение
- (не для силовых цепей)
250 В
Сопротивление жилы
- (петля): макс. 186 Ом/км
см. техпаспорт
Минимальный радиус изгиба
- Неподвижное применение: см. техпаспорт
Испытательное напряжение
- Жила/жила: 1500 В эфф.
Волновое сопротивление
- 150 ± 15 Ом
