Описание

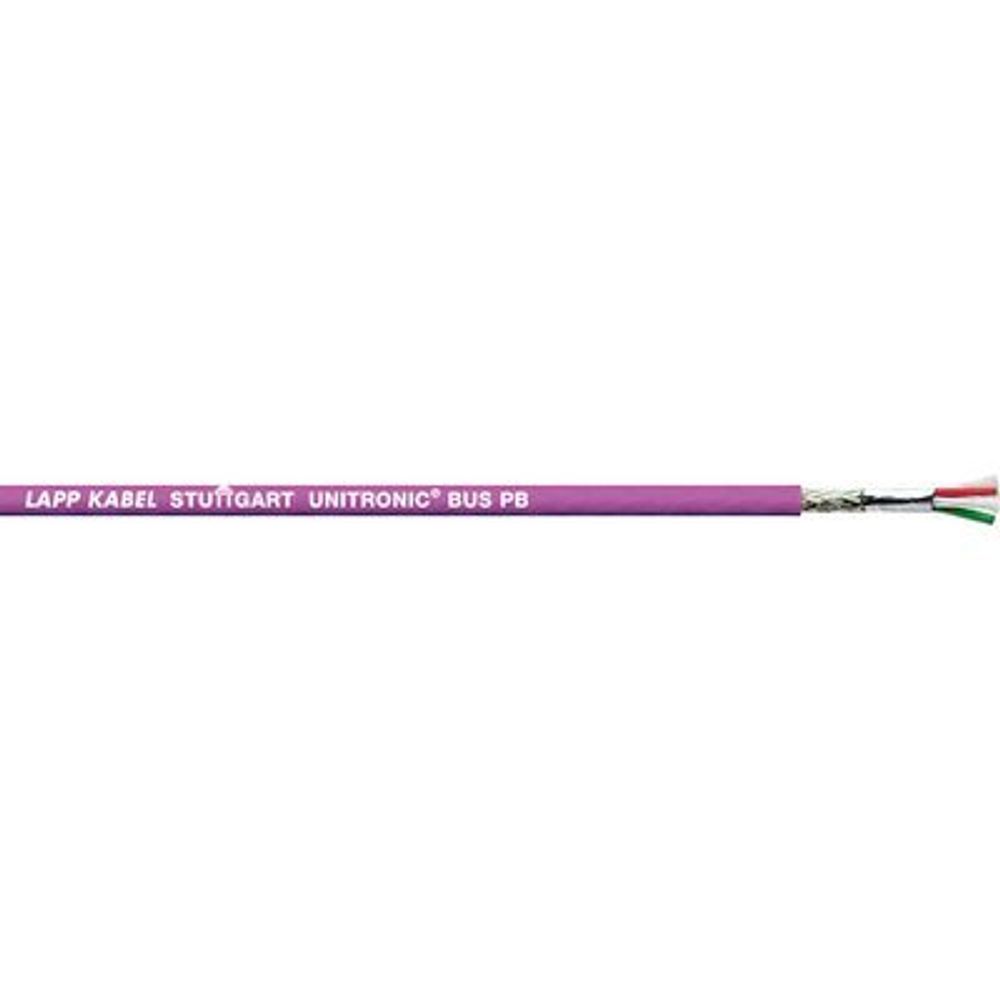

- Эти Bus-кабели могут использоваться как для РROFIBUS-DP, PROFIBUS-FMS, так и для FIP.
- Скорости передачи ограничиваются по спецификациям PNO следующими макс. длинами кабельной линии, Bus-сегмента:
(тип кабеля A, PROFIBUS-DP):
93,75 Кбит/с = 1200 м
187,5 Кбит/с = 1000 м
500 Кбит/с = 400 м
1,5 Mбит/с = 200 м
12,0 Mбит/с = 100 м
Применение
- Для неподвижного применения
макс. защита от электромагнитных полей - В помещениях с сухой или влажной средой
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000830
- ETIM 5.0 Class-Description: кабели связи
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000830
- Описание класса ETIM 6.0: Кабель для передачи данных
Рабочая емкость
- (800 Гц): макс. 30 нФ/км
Рабочее пиковое напряжение
- (не для силовых цепей)
250 В -
Сопротивление жилы
- (петля): макс. 186 Ом/км
см. техпаспорт
Минимальный радиус изгиба
- Неподвижное применение: см. техпаспорт
Испытательное напряжение
- Жила/жила: 1500 В эфф.
Волновое сопротивление
- 150 ± 15 Ом
- (петля): макс. 186 Ом/км
