Описание

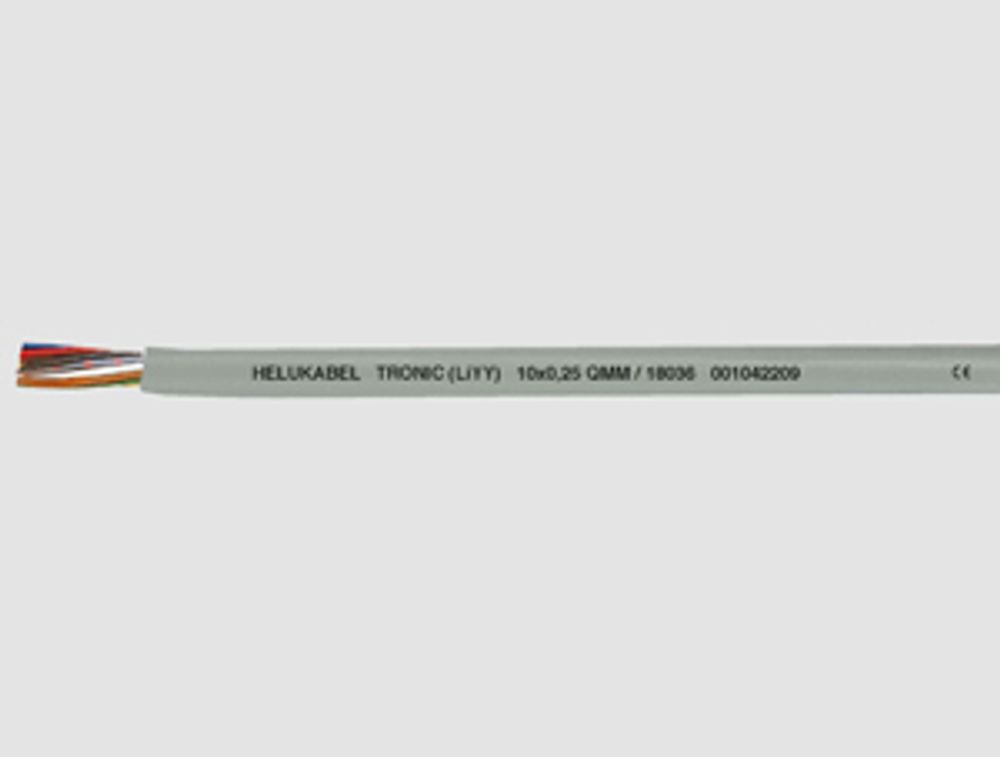

TRONIC (LIYY)
- Жилы из тонких медных проволок от 0,5 мм² в соответствии с DIN VDE 0295 кл. 5, IEC 60228
- Структура жил:
- 0,14 мм² – 18x0,1 мм
- 0,25 мм² – 14x0,15 мм
- 0,34 мм² – 7x0,25 мм
- Изоляция жил – специальный PVC-материал TI2 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка жил в соответствии с DIN 47100, без повтора цвета, см. приложение
- Повивная скрутка жил с оптимальным шагом
- Внешняя оболочка – специальный PVC-материал TM2 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрыти
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804, тип испытания B)
Применение
Во всех случах, когда по конструктивным соображениям требуется использование кабеля с минимальным внешним диаметром, кабель типа TRONIC является наиболее подходящим. Его применение особенно целесообразно в таких областях, как инструментальная и машиностроительная промышленность, а также в электронной промышленности, при производстве и установке компьютеров, в измерительных системах и системах управления.
Технические характеристики
Кабели с изоляцией из специального ПВХ пластиката
соответствующие стандартам DIN VDE 0245, 0812
- Пределы допустимой температуры окружающей среды кабеля
- при монтажных и эксплуатационных изгибах от –5°C до +80°C
- при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
- Номинальное напряжение
- 0,14 мм2 350 В
- ≥ 0,25 мм2 500 В
- Испытательное напряжение, переменный ток,50 Гц — до 0,25 мм2 включительно 1200 В
- Сопротвление изоляции не менее 200 МОм х км
- Сечение токопроводящей жилы (мм2 ) 0,14 ≥ 0,25
- Емкость каждой жилы в кабеле по отношению к другим жилам (приблиз.) при частоте 800 Гц — (пФ/м) 120 / 150
- Токовая нагрузка (А) 1,5 / 2,5
- Индуктивность прибл. 0,65 мГн/км
- Импенданс прибл. 78 Ом
- Минимальный радиус изгиба кабеля — 7,5 х диаметр кабеля
- Устойчивость к воздействию ионизирующего излучения до 80 х 106 сДж/кг (до 80 Мрад)
