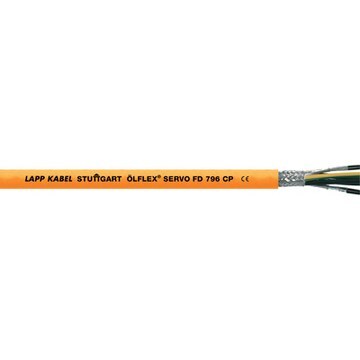

Экранированный кабель для серводвигателей с высокими техническими характеристиками
- Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению
- Подходит для применения в серводвигателях от лидирующих мировых производителей
- Конструкция кабелей с низкой емкостью позволяет применять кабели между преобразователем и приводом с большей длиной
- Стойкие к смазочным материалам на основе минеральных масел, к разбавленным кислотам, к водным щелочным растворам и к другим химическим соединениям.
- Широкий температурный диапазон для применения в экстремальных климатических условиях.
- Экранирование для соблюдения требований по электромагнитной совместимости и для защиты от электромагнитных помех
Характеристики
- Пожарный сертификат: UL/CSA: VW-1, FT1IEC/EN: 60332-1-2
- Не содержит галогенов
- Износостойкие и стойкие к насечкам
- Маслостойкие
Стандарты / Сертификаты соответствия
- Ед. упаковки — Рег. — Но. 8591 (0027925,..926,..927,..930 на стадии подготовки) UL AWM Style 20234 cULus AWM I/II A/B, 1000 В 80° FT1 CSA AWM I/II A, 1000 В 80° FT1
- UL File No. E63634
- Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога
Конструкция
- Жилы из тончайших медных проволок, 6 класс гибкости
- Изоляция жил: полипропилен
- Индивидуальное исполнение:
сильноточные жилы без либо с одной или двумя отдельно экранированными парами контрольных жил, скрученные с коротким шагом;
сильноточные жилы с тремя контрольными жилами, скрученные с коротким шагом - Обмотка лентой флис
- Оплётка из медных луженых проволок
- Наружная оболочка из полиуретана, цвет оранжевый (RAL 2003)
- Силовая приводная техника в системах
автоматизации - Для соединения электродвигателя и серворегулятора
- В буксируемых кабельных цепях или подвижных частях оборудования
- Для использования в сборочных машинах и
подъемно-транспортных устройствах - Специально для применения во
влажных средах станочных систем и
поточных линий
Классификация ETIM 5
ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления
Классификация ETIM 6
Обозначение класса ETIM 6.0: EC000104
Описание класса ETIM 6.0: контрольный провод
Маркировка жил
Силовые жилы: черные с маркировкой U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE жила заземления
Однопарные версии: индивидуальное исполнение — черный; белый или коричневый; белый
Двухпарные версии: черный с белыми цифрами 5; 6; 7; 8
Пары 0,34 мм²: WS/BR/GN/GE
Трехжильные версии: черный с белыми цифрами 1; 2; 3
Конструкция жилы
Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6
Минимальный радиус изгиба
Подвижное применение: от 7,5 x D (до 16 мм²) от 10 x D (свыше 25 мм²)
Неподвижное применение: 4 x D
Номинальное напряжение
Силовые жилы и жилы управления: IEC U0/U: 600/1000 В
UL и CSA: 1000 В
Испытательное напряжение
Жила/жила: 4000 В
Жила/экран: 2 кВ
Жила заземления
G = с ж/з жилой заземления
Tемпературный диапазон
Подвижное применение: от -40 °C до +90 °C (UL/CSA: +80 °C)
Неподвижное применение: от -50 °C до +90 °C (UL/CSA: +80 °C)
