Описание

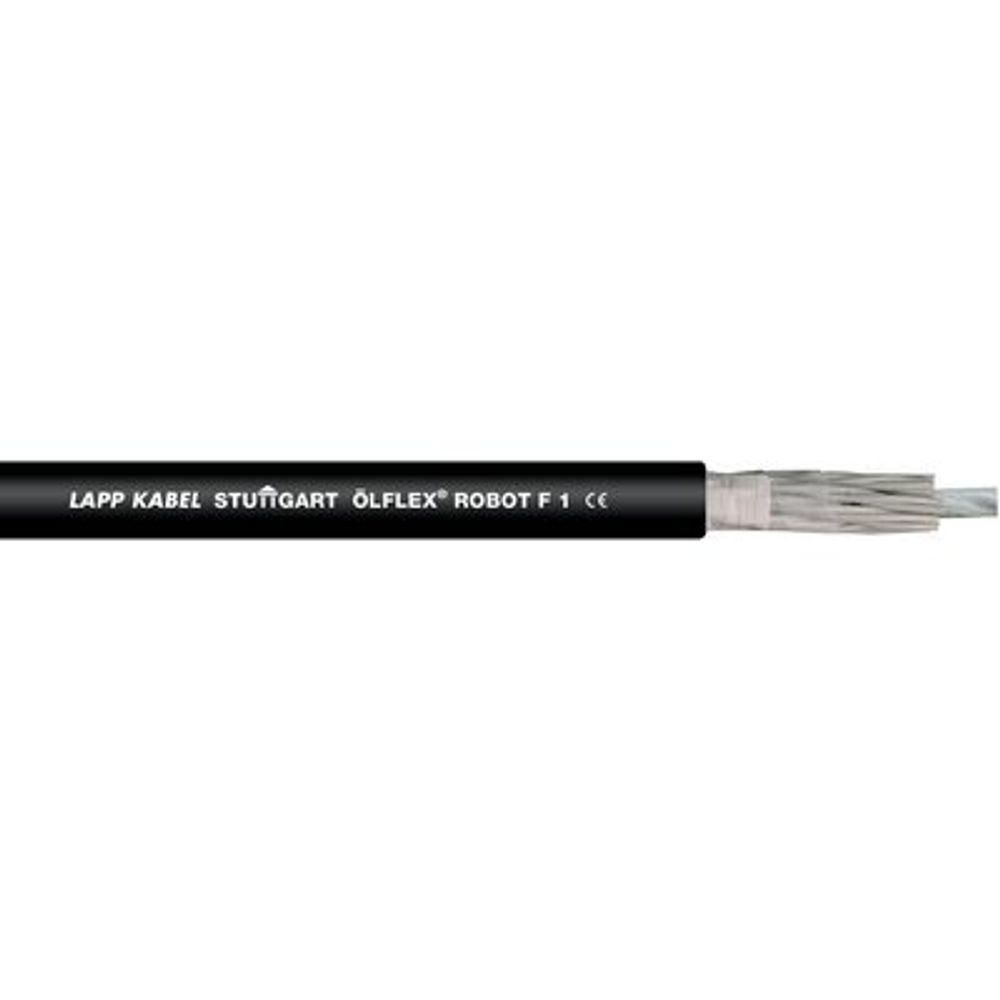

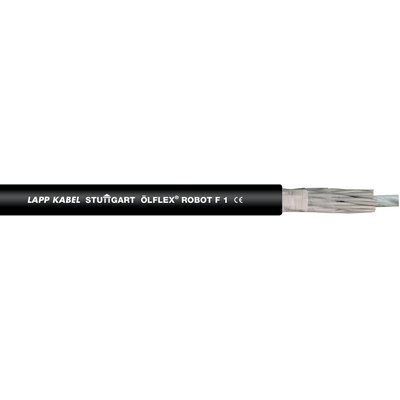

ÖLFLEX® ROBOT F1 — силовой кабель и кабель управления для нагрузок на изгиб и торсионное кручение, для жестких условий окружающей среды, сертифицирован UL/cUL AWM
- Одновременный изгиб и кручение
- Угол кручения до +/-360 °/м
-
Преимущества
- Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению
- Большой срок эксплуатации даже в экстремальных условиях благодаря износостойкой наружной оболочке из полиуретана.
- Стойкие к смазочным материалам на основе минеральных масел, к разбавленным кислотам, к водным щелочным растворам и к другим химическим соединениям.
- Широкий температурный диапазон для применения в экстремальных климатических условиях.
- Сертификация для США и Канады, а также экспорт ориентировочных производителей оборудования и аппаратурыAWM сертификация для Канады и США
Характеристики
- Износостойкие и стойкие к насечкам
- Не поддерживают горение
- Повышенная маслостойкость
- Гибкие при низких температурах
- Оболочка, стойкая к адгезии
Стандарты / Сертификаты соответствия
- UL AWM Style 20940
cUL AWM I/II A/B - UL File No. E213974
- Выдерживают до 10 млн циклов скручивания
- Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога
- For travel distances up to 10 m
Конструкция
- Токопроводящие жилы из тончайших проволок сечением 0,14–0,5 мм² из луженой меди
- Изоляция жил: термопластичный эластомер
- Скрутка жил (пар) повивная или пучком
- Обмотка лентой PTFE
- Оплетка из луженой медной проволоки в версиях с индивидуальным попарным экранированием
- Кожух из полиуретана, цвет антрацит
Применение
- Промышленное оборудование и станки
- Робототехника
- Автомобильная промышленность
- В буксируемых кабельных цепях или подвижных частях оборудования
- В кабельных сборках роботов с сочлененными манипуляторами, а также для применения в портальных роботах
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: кабели управления
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000104
- Описание класса ETIM 6.0: контрольный провод
Маркировка жил
- До 0,34 мм²: жилы по DIN 47100
- От 0,5 мм²: белые жилы с черными цифрами, жилы экранированной пары (2 x 1,0) маркируются номерами 1 + 2
Конструкция жилы
- Токопроводящие жилы из тончайших медных проволок
Торсионная нагрузка
- Наибольшее скручивающее усилие ± 360 °/м
Минимальный радиус изгиба
- Подвижное применение: 10 x D
- Неподвижное применение: 4 х D
Номинальное напряжение
- IEC: до 0,34 мм² 250 Vss. 0,5—2,5 мм² U0/U 300/500 В UL/CSA: до 1,5 мм² — 600 В, от 2,5 мм² — 1000 В
Испытательное напряжение
- До 0,34 мм²: 1500 В
- от 0,5 мм²: 2000 В
Жила заземления
- G = с ж/з жилой заземления
- X = без жилы заземления
Tемпературный диапазон
- Подвижное применение: от -40 до +80 °C
Неподвижное применение: от -50 до +80 °C
