Описание

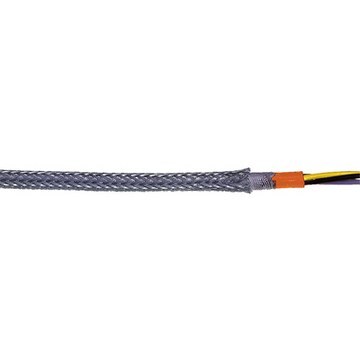

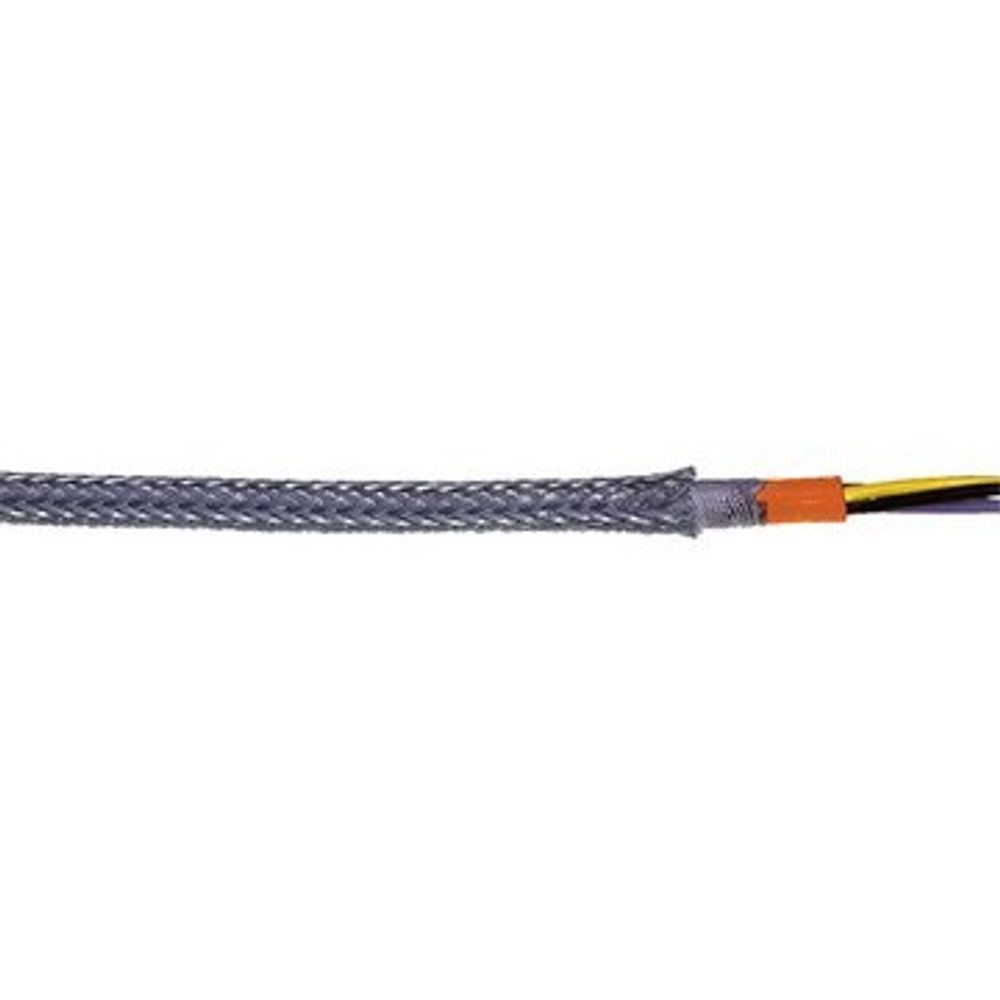

ÖLFLEX® HEAT 180 GLS — армированный сталью силиконовый силовой кабель и кабель управления для использования в машинном оборудовании, промышленных установках и станкостроении для температур до +180 °C
Преимущества
Оплетка с высокой плотностью из оцинкованных стальных проволок защищает от механических повреждений
Долговечная эксплуатация в экстремальных условиях применения по сравнению с традиционными силиконовыми кабелями
После сгорания оставшийся пепел SiO2 имеет изолирующие свойства
Характеристики
Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2), препятствует распространению горения (IEC 60332-1-2)
Для прокладки только в помещениях с сухой средой
Следует обеспечить вентиляцию воздуха, т.к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха
Конструкция
Жилы из медных лужёных тонких проволок
Изоляция жил на основе силикона
Общая скрутка жил
Наружная оболочка на основе силикона,
цвет красно-коричневый
Обмотка из стеклонитей
Оплётка из оцинкованных стальных проволок
Оплетка с высокой плотностью из оцинкованных стальных проволок защищает от механических повреждений
Долговечная эксплуатация в экстремальных условиях применения по сравнению с традиционными силиконовыми кабелями
После сгорания оставшийся пепел SiO2 имеет изолирующие свойства
Характеристики
Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2), препятствует распространению горения (IEC 60332-1-2)
Для прокладки только в помещениях с сухой средой
Следует обеспечить вентиляцию воздуха, т.к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха
Конструкция
Жилы из медных лужёных тонких проволок
Изоляция жил на основе силикона
Общая скрутка жил
Наружная оболочка на основе силикона,
цвет красно-коричневый
Обмотка из стеклонитей
Оплётка из оцинкованных стальных проволок
Применение
Зоны с высокой температурой окружающей среды, где проводка периодически подвергается воздействию механических нагрузок
Типичные области применения
- сталеплавильные, стекольные заводы
- цементные и керамические заводы
- литейное производство
- судостроение
- изготовление печей
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC001578
- ETIM 5.0 Class-Description: гибкие кабели
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC001578
- Описание класса ETIM 6.0: Гибкий кабель
Маркировка жил
- Цветовая маркировка по VDE 0293-308, см. табл. T9 в приложении
- От 6 жил: черные с белой цифровой маркировкой
Конструкция жилы
- из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228
Минимальный радиус изгиба
- Ограниченная подвижность: 20 x D
- Неподвижное применение: 4 x D
Номинальное напряжение
- U0/U: 300/500 V
Испытательное напряжение
- 2000 В
Жила заземления
- G = с ж/з жилой заземления
- X = без жилы заземления
Температурный диапазон
от -50 до +180 °C
(необходимо достаточное проветривание)
