- луженые или голые медные проводники, многопроволочный, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Резиновая изоляция, 3GI3 (EPR) в соответствии с DIN VDE 0207 часть 20
- от 3 жил с зелено-желтым защитным проводом
- Маркировка жил:
- одна жила - зелено-желтая,
- остальные - черные, промаркированы белыми цифрами в соответствии со стандартами DIN VDE 0293; цифры разделены, что не позволяет перепутать отдельные числа
- Жилы скручены по длине с оптимальным шагом скрутки
- Внутренняя оболочка из резины, GM1b в соответствии со стандартами DIN VDE 0207 часть 21

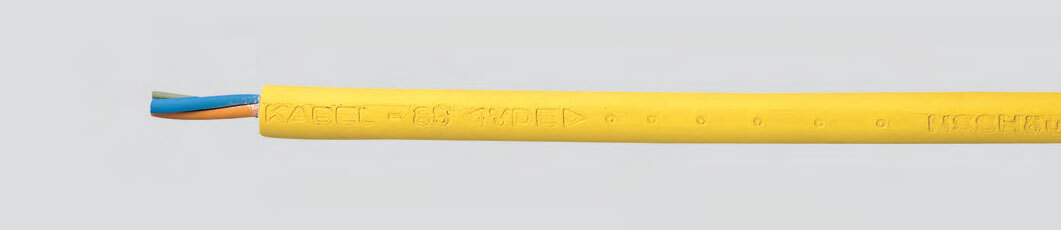

- Внешняя оболочка из резины, (хлоропреновый каучук) 5GM5 в соответствии со стандартами DIN VDE 0207 часть 21, цвет оболочки желтый
- Маркировка внешней оболочки: знак VDE, сокращение для конструкции, количесво жил и номинальное сечение
- Проверка на маслостойкость в соответствии со стандартами DIN VDE 0472 часть 803, вид испытания A
Тяжелые шланговые провода предназ- начены для использования в условиях усиленных механических нагрузок в горно- добывающей промышленности - в шахтах, карьерах, каменоломнях, для подключения тяжелого машинного оборудования и инструментов на стройках и в других отраслях промышленности, а также для использо- вания на открытых пространствах. Помимо этого кабели предназначены для фиксированной проводки, идущей по штука- турке, в сухих помещениях, в помещениях со средней и высокой степенью влажности. Эти кабели служат дольше даже в самых трудных условиях эксплуатации. Но они не предназначены для эксплуатации на установках для прокладки проводов, барабанах и передвижных опорах. Изоляция из смеси искуственного каучука на основе ПВХ-пластиката. Эта изоляция обеспечивает кабелю высокую озоностой- кость и позволяет избежать возникновения трещин под действием озона и повреждения изоляции в распределительных шкафах. Высокая концентрация озона часто возникает в распределительных шкафах без вентиляции вследствие неустановившихся процессов. Особенности – озоностойкий – высокое сопротивление изоляции – хорошие показатели теплостойкости – устойчив к трению – хорошая устойчивость к сжатию – устойчив к маслам, жирам и химикатам
- Соопротивление проводника согласно DIN VDE 0295
- Температурный диапазон
- при монтажных и эксплуатационных изгибах от –25°C до +80°C
- при эксплуатации в неподвижном состоянии от –40°C до +80°C
- допустимая производственная температура на кабеле +80°C
- Номинальное напряжение U0/U — 0,6/1 кВ
- Рабочее напряжение
- Трехфазный и однофазный переменный ток U0/U — = 0,7/1,2 кВ
- Установки на постоянном токе U0/U — = 0,9/1,8 кВ
- Испытательное напряжение 3000 V
- Сопротивление изоляции не менее 20 МОмx км
- Растягивающая нагрузка Статическая нагрузка: общее сечение меди x15 Н/мм2
- Минимальный радиус изгиба
- фиксированная проводка 4x Ø кабеля
- при монтажных и эксплуатационных изгибах 10 x Ø кабеля
- принудительное перемещение 15 x Ø кабеля
- Воспламеняемость - Испытано согласно DIN VDE 0482 - часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
