Описание

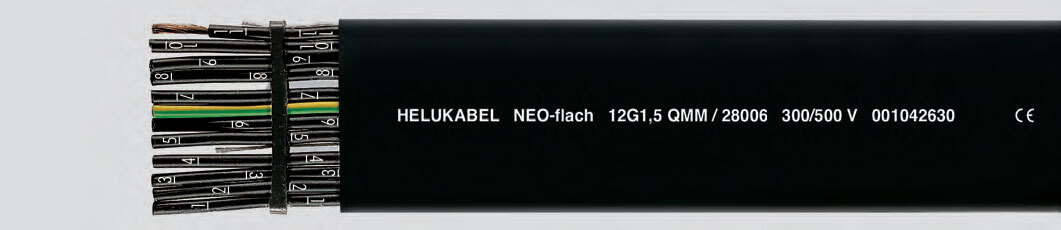

Специальные плоские кабели с изоляцией из неопрена, соответствующие стандарту DIN VDE 0250 раздел 809
- голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5, тонких или сверхтонких проволок в зависимости от сечения:
- от 1 до 25 мм2 – класс 6, столбец 4
- от 35 до 95 мм2 – класс 5
- специальная изоляция жил на основе ПВХ-пластиката или резины
- параллельное расположение жил
- маркировка жил: при количестве жил в кабеле до 5 включительно – цветовая в соответствии со стандартом DIN VDE 0293; при количестве жил в кабеле 7 и более – цифровая с нанесением цифр на каждую жилу
- предназначенная для заземления жила желто-зеленой расцветки
- неопреновая внешняя оболочка кабеля черного цвета холодоустойчива
Применение
Плоские кабели типа NEO-Flat с неопре- новой изоляцией используются, главным образом, в качестве кабелей передвижной установки для грузоподъемных механизмов, конвейерных систем, координатных устройств и т.п. Основными преимуществами плоских кабелей являются: – чрезвычайно малый радиус изгиба; – высокая гибкость; – минимум неиспользуемого пространства; – возможность пакетирования Инструккция по применению Кабельные катушки с плоскими кабелями должны транспортироваться в вертикальном положении. Максимальная гибкость кабеля дости- гается в плоскости, параллельной поверхности кабеля. С этой целью должны выполняться следующие правила использования кабелей: – При прокладке токоподводящий кабель укладывается на направляющий рельс или поверх несущей балки и скрепляется с ними в начальной точке. Расстояние между поверхностями расположения двух кабельных подводов должно быть больше, чем двойная толщина кабельного пакета. – Выполнение пакетирования всегда необходимо начинать с кабеля с наименьшим сечением жил, который первым укладывается непос- редственно на несущую поверхность. На него затем укладывается кабель большего сечения и т.д., так что кабель с наибольшим сечением жил всегда располагается сверху пакета. – Кроме того всегда обращайте особое внимание на симметричное распределение нагрузки в кабеле. – Многожильные плоские кабели с малым сечением жил, не превышающим 2,5 мм2, очень критичны по отношению к растягивающему напряжению. В случае использования таких кабелей всегда должны добавляться к расчетному значению сечения жил еще резервных 10%.
Технические характеристики
- Пределы допустимой температуры окружающей среды кабеля от –25°С до +60°С
- Номинальное напряжение U0/U — 300/500 В
- Испытательное напряжеение, переменный ток, 50 Гц — 3000 В
- Устойчивость к воздействию ионизирующего излучения до 50 x 106 сДж/кг (до 50 Мрад)
- Минимальный радиус изгиба кабеля — приблизительно 10 x диаметр кабеля
- испытание по методу В в соответствии со стандартами VDE 0472 раздел 804 и IEC 60332-1
