- Медные особо тонкопроволочные проводники в соответствии с DIN VDE 0295 кл. 6, графа 4, BS 6360 кл. 6 или IEC 60228 кл. 6
- Изоляция жил, специальный PVC-материал Z 7225
- Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Каждый повив скрутки обмотан флисом
- Внутренняя PVC-оболочка
- Экран из медной оплётки, лужёный, покрытие мин. 85%
- Оболочка из специального PVC-материала TM5 в соответствии с DIN VDE 0207-363-4-1/DIN EN 50363-4-1
- Цвет оболочки – серый (RAL 7001)
- С разметкой метража
-
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Самозатухающий и не распространяющий горение PVC в соответствии DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, раздел 804,
- тип испытания B)
- Маслостойкий в соответствии с DIN VDE 0473-811-404 / DIN EN 60811-404
JZ-HF-CY Используется для прокладки в сухих и влажных помещениях, но не на открытом воздухе, при свободном движении без растягивающих усилий, применяется в буксируемых цепях, в автоматических манипуляторах, роботах и в оборудовании с постоянно движущимися элементами.
Кабели с экраном разработаны для бесперебойной передачи информационных сигналов для всех областей электроники, измерительной техники, системах управления и автоматического регулирования. Возможно также изготовление в парных версиях.
В сложных условиях эксплуатации (например, в компостных установках или в подъёмно-транспортном оборудовании и пр.) рекомендуем ознакомиться со специально разработанной анкетой для буксируемых цепей, дополнительные параметры применения см. в таблице в начале каталога. При применении в буксируемых цепях следует соблюдать руководство по монтажу.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

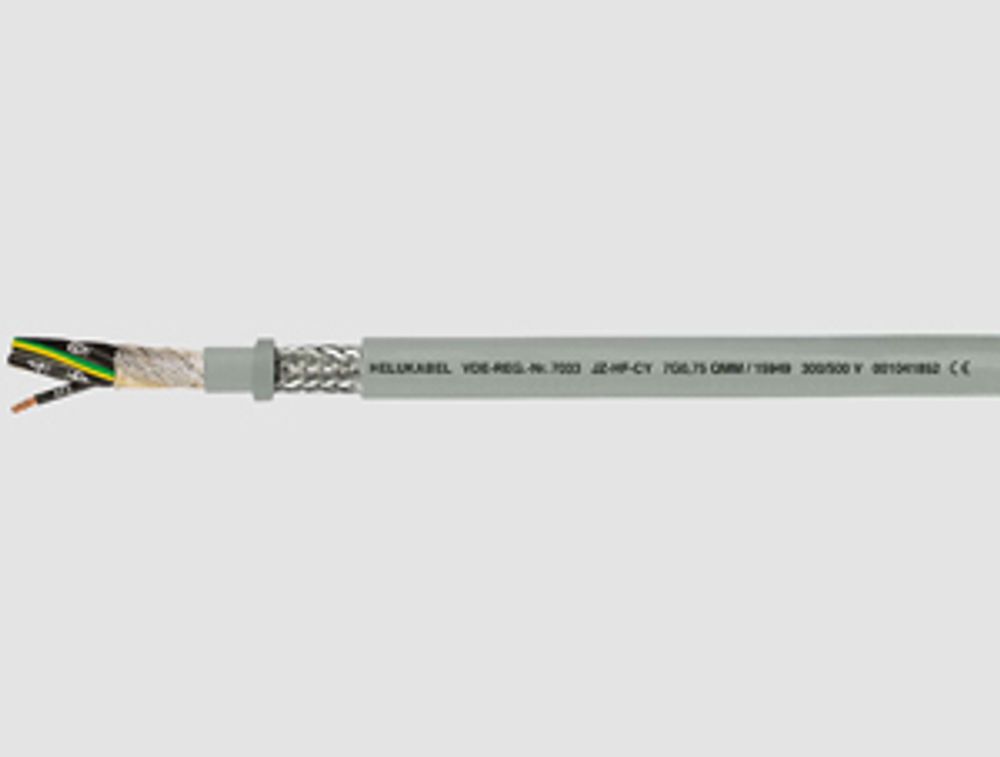

Кабель JZ-HF-CY повышенной гибкости в PVC-оболочке, экранированный
на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
Температурный диапазон
подвижно от -5°C до +80°C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 300/500 В
Испытательное напряжение 4000 В
Напряжение пробоя мин. 8000 В
Сопротивление изоляции
мин. 20 МОм x км
Минимальный радиус изгиба
подвижно 10х Ø кабеля
стационарно 5x Ø кабеля
Стойкость к радиации
до 80x106 сДж/кг (до 80 Мрад)
