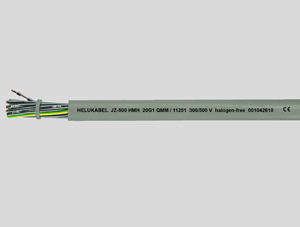

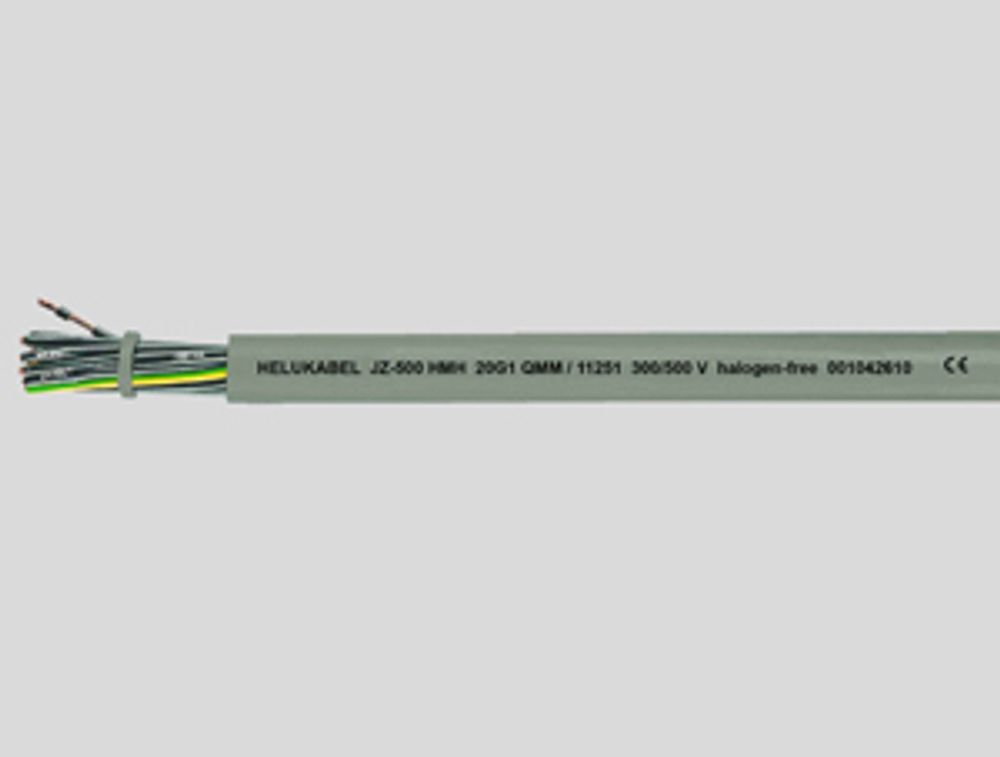

JZ-500 HMH
Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
Повивная скрутка жил с оптимальным шагом
Оболочка – безгалогеновый полимерный материал TM7 в соответствии с DIN VDE 0207-363-8 / DIN EN 50363-8
Цвет оболочки – серый (RAL 7001)
С разметкой метража
¹) В особых случаях применения рекомендуем проконсультироваться с производителем
Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания на огнестойкость в соответствии с VDE 0482-332-3 , BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
Коррозионная активность газов, образующихся при горении, в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
Безгалогеносодержащий, не распростра- няющий горения гибкий кабель управления применяется как измерительный, контроль- ный кабель управления в приборостроении, транспортерах, в индустриальных уста- новках, системах кондиционирования, в цехах для литья и производства стали. Для постоянной прокладки или в подвижном состоянии, без дополнительных тяговых нагрузок на кабель, при средних механиче- ских напряжениях. Предназначен для прокладки в сухих, влажных или мокрых помещениях, над, по, под, а также в стене и бетоне, исключая прямую прокладку в бетон при тряске и уплотнении.
Гибкий кабель управления, без галогеносодержащих веществ соответствует DIN VDE 0282 часть 9 и DIN VDE 0250 часть 214
- сопротивление в соотв. VDE 0295 табл.3
- диапазон температур при изгибах –5°С до +70°С неподвижно –40°С до +70°С
- Номинальное напряжение U0/U — 300/500 В
- Испытательное напряжение, переменный ток, 50 Гц — 2000 В
- Минимальный радиус изгиба при многократных изгибах около 15 х 1 кабеля
- Испытания
- пожаростойкость в соответствии с VDE 0472 часть 804, исп. C, IEC 60332-3 и HD 405.3
- самозатухание в соотв. IEC 60332-1, DIN VDE 0472 часть 804, исп. B
- плотность дыма в соответствии с VDE 0472 часть 816, исп. C, IEC 601034-1/ 601034-2, HD 606 и BS 7622 часть 1 и 2
