Описание

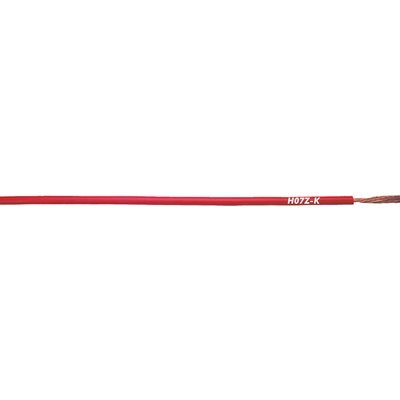

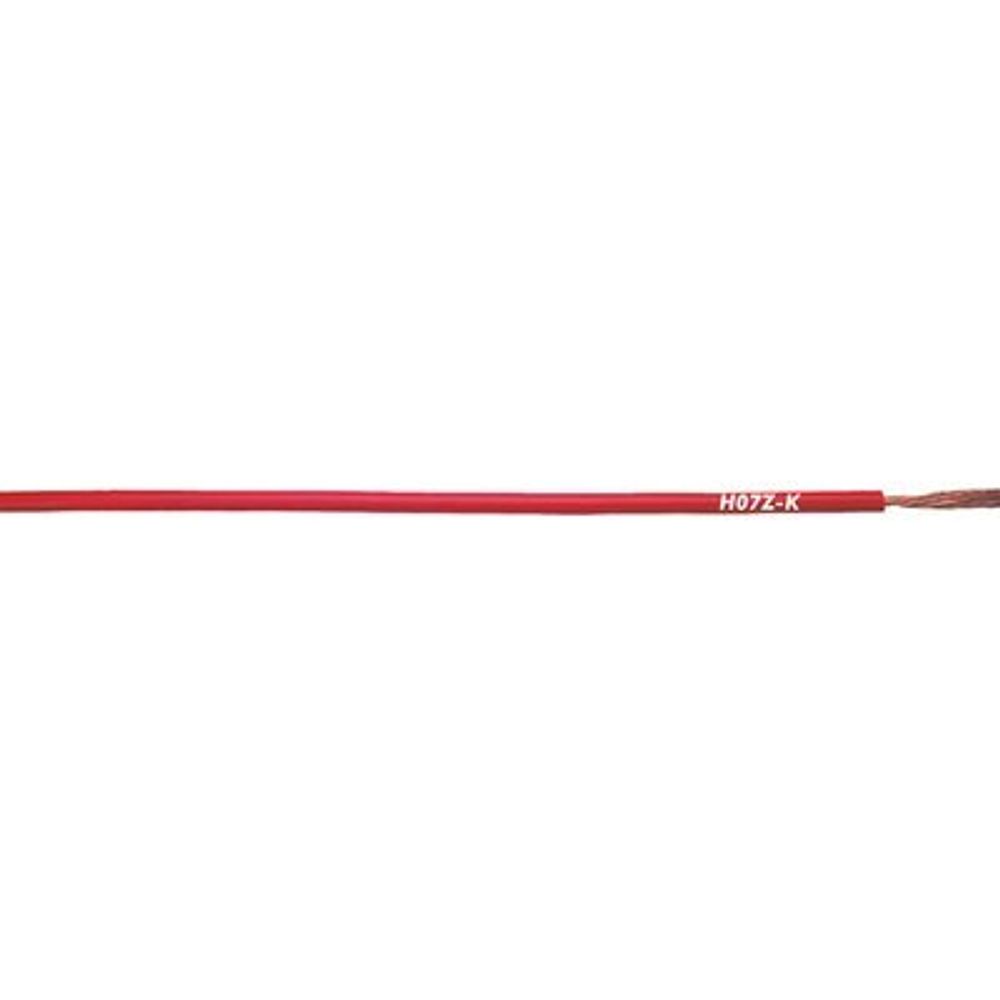

H07Z-K 90 °C, <HAR>, одножильные кабели без галогенов, гармонизированные. Для применения в распределительных шкафах, номинальное напряжение 450/750 В
- BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
- Без галогенов и по гармонизированным стандартам (HAR)
- Провода с большим температурным диапазоном, см. ÖLFLEX® HEAT 125 SC
Преимущества
- Защита людей и окружающей среды от образования токсичных кислот в случае пожара
- Экономия времени при монтаже
Характеристики
- Изолирующие материалы не содержат галогенов и других веществ, которые в случае пожара могут выделять коррозийные газы
- Незначительная коррозийная активность дымовых газов в случае пожара
- Незначительная плотность дымовых газов в случае пожара по IEC 61034
- Не поддерживают горение в соответствии с IEC 60332-1-2
Norm references / Approvals
- <HAR> сертификация кабеля в соотв. с EN 50525-3-41
- Без сертификации цветов по EN 50525-1/ VDE 0285-525-1: прозрачный, зеленый (один цвет), желтый (один цвет), все двойные цвета (кроме жёлто-зеленого и зелено-жёлтого)
Конструкция
- Жилы из тончайших медных проволок
- Изоляция жил без галогенов
Применение
Области применения
- Для разводки ламп, приборов, щитов управления и распределительных устройств
- Для прокладки в трубах, на, под штукатурку, также в закрытых кабельных каналах
- В зданиях с большой концентрацией людей и ценностей
- Для применения в сухих помещениях
- Провода с большим температурным диапазоном, см. ÖLFLEX® HEAT 125 SC
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000993
- ETIM 5.0 Class-Description: провода одножильные
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000993
- Описание класса ETIM 6.0: одножильный провод
Конструкция жилы
- из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228
Минимальный радиус изгиба
- В соотв. с EN 50565-1
- D ≤ 8 мм: 4 x D*/2 x D**;8 < D ≤ 12 мм: 5 x D*/3 x D**;D > 12 мм: 6 x D*/4 x D**
Номинальное напряжение
- U0/U: 450/ 750 В
Испытательное напряжение
- 2500 B
Допустимая токовая нагрузка
- VDE 0298-4
- EN 50565-1/ VDE 0298-565-1
Tемпературный диапазон
- При монтаже: -5°C до +90°C
Неподвижное применение: -40°C до +90°C
