Описание

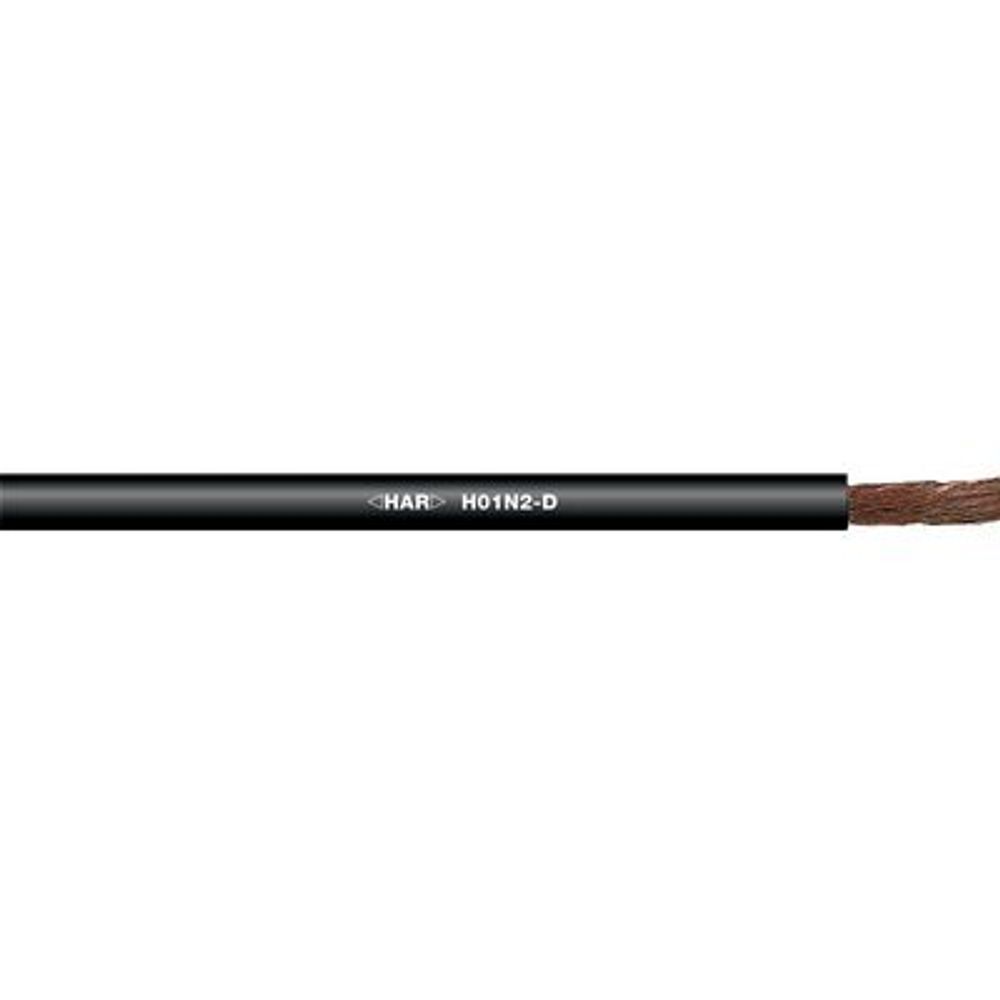

H01N2-D, сертификат HAR, кабели силовые и управления в резиновой оболочке для дуговой сварки, по образцу NSLFFÖU, 100 В перем. тока, 150 В пост. тока, EN 50525-2-81, IEC 60245, огнеупорные
- Сварочные кабели в соответствии со стандартом EN 50525-2-81
-
Преимущества
- Типы кабелей по гармонизированным стандартам <HAR> и с маркировкой <HAR> для ускоренной приёмки кабелей в эксплуатацию в Европе (CENELEC).Ранее - тип VDE NSLFFÖU
Характеристики
- Не поддерживают горение в соответствии с IEC 60332-1-2
Norm references / Approvals
- Тип кабеля <HAR> H01N2-D в соотв. с EN 50525-2-81
Конструкция
- Медная жила по стандарту HAR
- Конструкция жил сеч. до 95 мм² соответствует кл. гибкости 6 и от сеч. 120 мм² кл. гибкости 5 по VDE 0295
- Сепаратор из синтетической плёнки или бумаги
- Наружная оболочка из резиновой смеси, тип EM5
Применение
Области применения
- Как сварочный использовать только в соотв. с EN 50565-2
- Для использования в ручных электрододержателях до 100 В
- Для применения в помещениях с сухой или влажной средой
- Для передачи высоких токов от электросварочных аппаратов к электродержателям при дуговой сварке
Технические характеристики
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000824
- ETIM 5.0 Class-Description: сварочные кабели
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000824
- Описание класса ETIM 6.0: Сварочный кабель
Конструкция жилы
- H01N2-D в соответствии с нормами EN 50525-2-81
Минимальный радиус изгиба
- 4 до 8 x D (EN 50565-1)
Номинальное напряжение
- U0/U: 100/100 В
Испытательное напряжение
- 1000 В
Допустимая токовая нагрузка
- В соответствии с VDE 0298 ч. 4 таблица 16
- EN 50565-1/ VDE 0298-565-1
Tемпературный диапазон
- Flexible use: -20°C to +85°C
