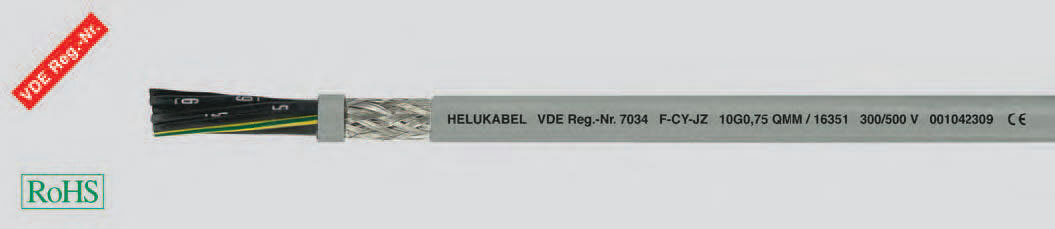

Кабели F-CY-JZ с изоляцией из специального ПВХ-пластиката, соответствующие стандарту DIN VDE 0245 и 0281 часть 13
- голые медные проводники, многопроволочные в соотв. DIN VDE 0295 кл. 5, BS 6360 кл. 5, а также IEC 60228 кл. 5
- изоляция жил на основе ПВХ-пластиката Z 7225
- изоляция жил черного цвета с периодически нанесенными на них белыми цифрами в соответствии со стандартом DIN VDE 0293
- на предназначенной для заземления жиле изоляция желто-зеленой расцветки
- свитые жилы
- между жилами и экраном прокладка из изолирующей пленки (сепаратор)
- экранирующая оплетка из луженой медной проволоки, плотность оплетки примерно 85%
- внешняя оболочка кабеля из ПВХ-пластиката серого цвета TM2 в соответствии с DIN VDE 0207 раздел 5
- маслостойкость – см. таблицу в разделе технической информации
- самозатухающий и трудновоспламеняющийся ПВХ пластикат, в соответствии со стандартами DIN VDE 0482 часть 265-2-1/ EN 50265-2-1/IEC 60332-1 (а также DIN VDE 0472 часть 804 метод испытаний В)
F-CY-JZ Используется в качестве кабеля для передачи данных в управляющих цепях, в станкостроительной и машиностроительной промышленности, а также в качестве сигнального кабеля в компьютерных системах и электронике. Более обычная для кабелей такого типа внутреняя оболочка из ПВХ-пластиката заменена изолирующей прокладкой из тонкой стабилизированной пленки, что значительно уменьшает общий диаметр кабеля и, следовательно, приводит к уменьшению таких его параметров, как минимально допустимый радиус изгиба, общий вес и т.п. Высокая плотность медной экранирующей оплетки данного типа кабелей позволяет осуществлять передачу сигнала практически без помех.
Сопротивление проводника DIN VDE 0295
- Температурный диапазон
- при монтажных и эксплуатационных изгибах от – 5°C до +80°C
- при условии эксплуатации в фиксированном (неподвижном) состоянии от –40°C до +80°C
- Номинальное напряжение U0/U — 300/500 В
- Испытательное напряжение, переменный ток 50 Гц
- жила/жила3000 В
- жила/экран 1500 В
- Взаимная емкость при сечениях жил от 0,5 мм2 до 2,5 мм2
- жила/жила150 нФ/км
- жила/экран 270 нФ/км
- Минимальный радиус изгиба при эксплуатации в неподвижном состоянии10 х диаметр кабеля
- Устойчивость к воздействию ионизирующего излучения — до 80 x 106 сДж/кг (до 80 Мрад)
