Описание

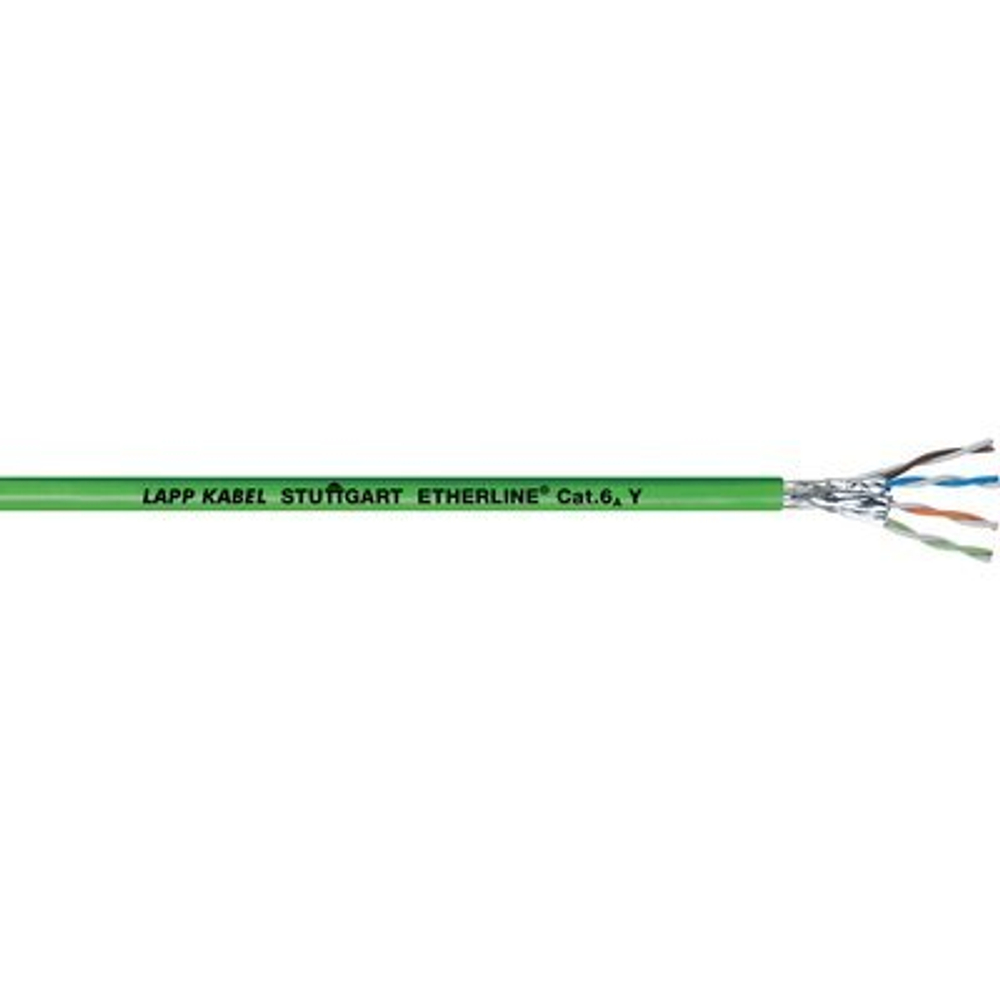

Промышленный кабель Ethernet, кат. 6A для фиксированной установки; безгалогенный, с наружной оболочкой из ПВХ или полиуретана, конструкция 4x2xAWG22/1
- BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
- 4-х парные, для PROFINET применений
-
Преимущества
- Для применения в помещениях с сухой или влажной средой
- Экранированные, защита от помех
- Кабели для Industrial Ethernet для применения в экстремальных условиях эксплуатации
- 4-х парные: 100 Мбит/с до 10 Гбит/с для промышленного EthernetCAT.6A qualified for 10Gbit/s
Характеристики
- Наружная оболочка из полиуретана (PUR), стойкая к минеральным маслам и износостойкая
- Износостойкая и безгалогеновая наружная оболочка
- Маслостойкая оболочка из ПВХ-пластиката позволяет применение кабелей в промышленной среде
- Общий экран защищает от электромагнитных полей и обеспечивает надежную передачу сигналов

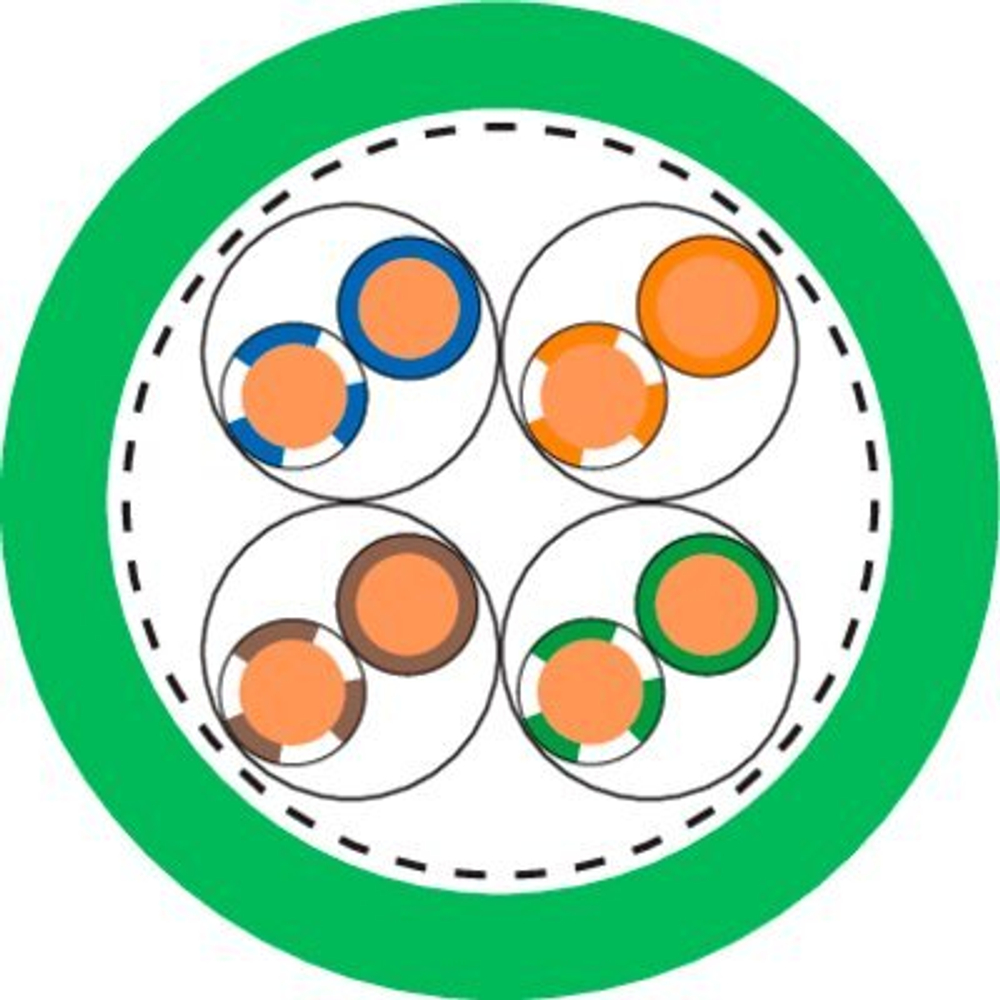

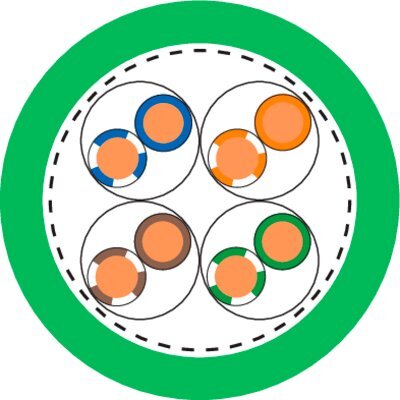

Конструкция
- Однопроволочная медная жила сеч. AWG22
- Изоляция жил из полиэтилена
- S/FTP: общий экран в виде оплётки из медных проволок и экран по парам из алюминиевой фольги
- Цвет: зеленый (аналогичен RAL 6018)
Применение
- Для разводки в горизонтальной и вертикальной подсистеме в промышленных условиях по EN 50173-3
ISO/IEC 24702 - Машиностроение, приборостроение, монтаж распределительных электрошкафов
- Подходят для сетей EtherCAT и EtherNet/ IP
Технические характеристики
Классификация
- Обозначение класса ETIM 5.0/6.0: EC000830
- Описание класса ETIM 5.0/6.0: Кабель для передачи данных
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000830
- Описание класса ETIM 6.0: Кабель для передачи данных
Рабочее пиковое напряжение
- (не для силовых цепей)
125 В
Минимальный радиус изгиба
- Неподвижное применение: 10 x D
Волновое сопротивление
- 100 Ом ± 5 Ом (> 1 MГц)
Tемпературный диапазон
- Кабель с полиуретановой оболочкой
Неподвижное применение: от –40 до +80 °C - Кабель с безгалогеновой оболочкой
Неподвижное применение: от –25 до +80 °C
Кабель с оболочкой из ПВХ
Неподвижное применение: от –30 до +80 °C
